El tercer tema más recurrente: Columna para montura. ¿?

Avatar de Usuario
Comiqueso
Mensajes: 8632
Registrado: 27 Mar 2007, 23:00
Ubicación: Almería

El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor Comiqueso » 23 Mar 2013, 23:08

Nas ^^

Pues eso, compinches de frustraciones :lol:


Pues el caso, es que ya va llegando el buen tiempo, y es hora de hacer obras :toothy7: Pero me pierdo en la inmensidad de opciones :banghead:

¿Cómo hago la columna para poner la cgem y observar desde casita? He pensado de hormigón, con un tubito metalico en el interior para meter los cables... Pero, ¿Y el cabezal? :roll: :evil3: ¿Hay algún adaptador o lo que sea o forma de hacerlo para encastrar la cgem encima?


Chas asias ^^
Takahashi TOA 130 NS y FSQ85
Radian 5mm; Ethos 21,17 y 13mm
Losmandy G11+Gemini
CCD Atik 11000, Color :P
ASI 1600 MCC

Avatar de Usuario
solo
Mensajes: 378
Registrado: 15 Nov 2010, 15:44

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor solo » 24 Mar 2013, 11:47

Hola Comiqueso,

No te "comas", je,je, la cabeza. Hay unas columnas Skywatcher que encima son movibles la mar de majas y que vienen con adaptadores a HEQ5 o HEQ6 (imagino que es el mismo adaptador que para las CGEM) y que las aguantan sin problemas. Si buceas un poco en internet las encuentras.

Un saludo

solo

Avatar de Usuario
Comiqueso
Mensajes: 8632
Registrado: 27 Mar 2007, 23:00
Ubicación: Almería

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor Comiqueso » 24 Mar 2013, 11:51

Gracias por el aporte, Solo. ^^

Buscaremos
Takahashi TOA 130 NS y FSQ85
Radian 5mm; Ethos 21,17 y 13mm
Losmandy G11+Gemini
CCD Atik 11000, Color :P
ASI 1600 MCC

Avatar de Usuario
Comiqueso
Mensajes: 8632
Registrado: 27 Mar 2007, 23:00
Ubicación: Almería

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor Comiqueso » 24 Mar 2013, 12:20

Gracias, Calíu ^^

Lo tendré en cuenta :D
Takahashi TOA 130 NS y FSQ85
Radian 5mm; Ethos 21,17 y 13mm
Losmandy G11+Gemini
CCD Atik 11000, Color :P
ASI 1600 MCC

Avatar de Usuario
antoniogbs
Mensajes: 410
Registrado: 02 Sep 2012, 15:05

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor antoniogbs » 24 Mar 2013, 20:37

Como bien dice cierrabares el adaptador te lo puede hacer un tornero por poco dinero y te lo dejan niquelado. Pero si te quieres complicar un poco la vida y no tienes un torno en casa puedes hacer como yo y reducir el trabajo a lo que se puede hacer con un taladro con sus correspondientes sierras de vaso.
En definitiva la copa de la montura la podemos reproducir con planchas de aluminio, una perforada con el diámetro de tubo de la montura que se introduce en el soporte y otra inferior que con un orificio del diámetro del tornillo.
Como soldar aluminio no está a mi alcance he decidido unir las placas con tornillos y tuerca.
Para el pernio contra el que presionan los tornillos del ajutes azimut solo tienes que perforar y roscar, si no tienes con que puedes taladrar con el diámetro exterior de una tuerca para la rosca (en mi caso una m6) y las introduces a presión.
Yo he copiado el perno en masilla epoxica reforzada, pero un tornillo puede sustituirlo.
Por ahora he preparado un prototipo en madera y un día de estos lo paso a aluminio.
El resultado es bastante satisfactorio y solo me he gastado dos o tres veces lo que me hubiese cobrado un tornero :xcensoredx:
Te dejo que me ha parecido ver un claro.
Antonio
Fortuna audentes juvat

Avatar de Usuario
Logan
Mensajes: 221
Registrado: 09 Dic 2011, 12:57

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor Logan » 25 Mar 2013, 19:33

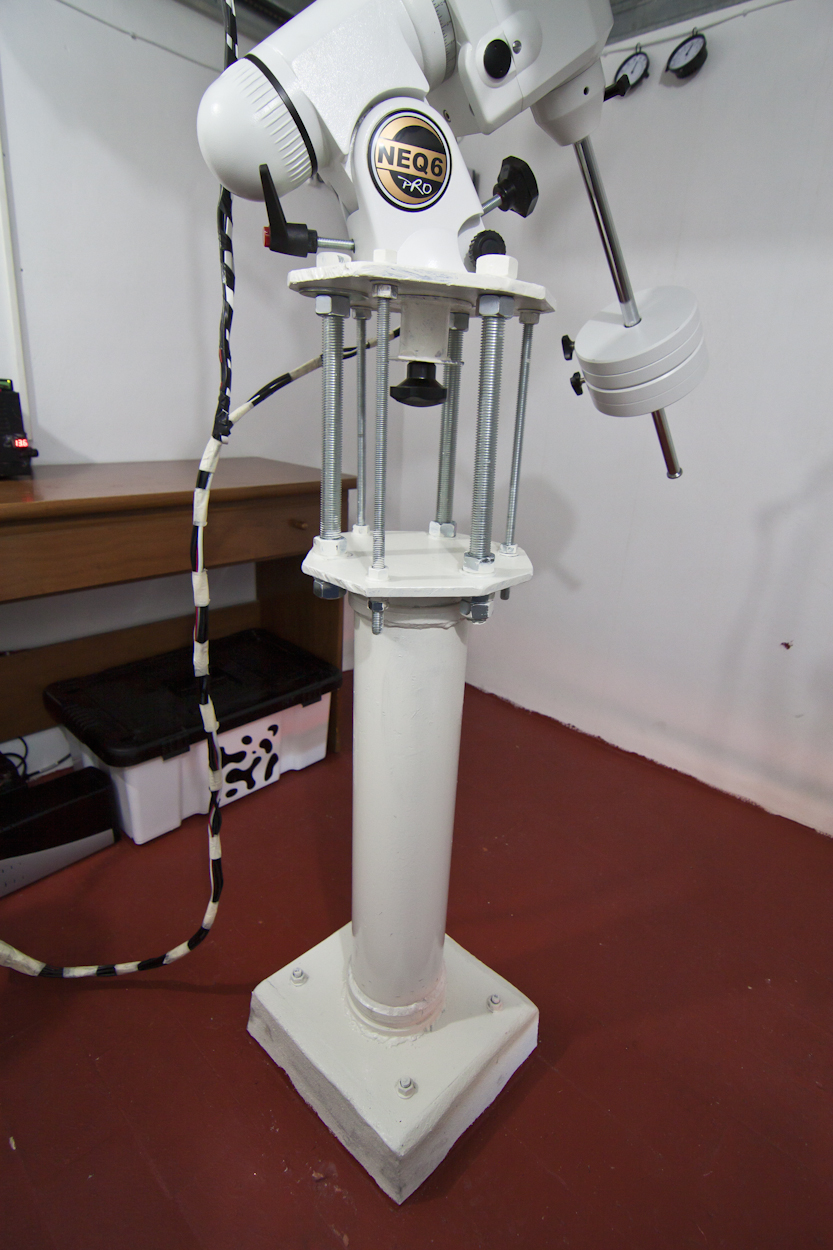

Cuando hice mi columna, la cuestión de colocar el cabezal me trajo de "cabeza"... al final hice el hueco más grande para que descansara bien la base de la montura fuera de todas las formas y escalones raros que lleva, coloqué el tornillo para el ajuste de "latitud" de la polar y me fabriqué con un trozo de tubo y dos pletinas una pieza para coger la montura por debajo sorteando todos esos escalones. Luego con un esparrago del 12 y un pomo de baquelita me hice el agarre a medida.

Puedes ver el resultado aquí:
http://2.bp.blogspot.com/-ASLh6nLW_Js/U ... G_1049.JPG

A veces nos complicamos la vida más de lo necesario... con que descanse bien la montura puedas hacer los ajustes necesarios y esté bien firme sobra.
Juan Lozano
Observatorio de Elche MPC I57
http://observatorioelche.blogspot.com.es/

Avatar de Usuario
Comiqueso
Mensajes: 8632
Registrado: 27 Mar 2007, 23:00
Ubicación: Almería

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor Comiqueso » 25 Mar 2013, 20:54

Ufff Logan, veo muy largos esos tornillos :shock:


Gracias por el aporte ^^
Takahashi TOA 130 NS y FSQ85
Radian 5mm; Ethos 21,17 y 13mm
Losmandy G11+Gemini
CCD Atik 11000, Color :P
ASI 1600 MCC

Avatar de Usuario
Logan
Mensajes: 221
Registrado: 09 Dic 2011, 12:57

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor Logan » 25 Mar 2013, 21:47

Estará alto, pero no se menea. Son tres espárragos del 23 y otros tres del 12, el triplete de leo lo tengo hecho con rachas fuertes de viento y puedes ver el resultado, además de cualquier otra astrofoto-artística que tengo en el blog. Edito, (menos M33, la Pacman y un 30% de M81/2) que está hechas con el trípode.
Juan Lozano
Observatorio de Elche MPC I57
http://observatorioelche.blogspot.com.es/

Avatar de Usuario
matelunga
Mensajes: 624
Registrado: 11 Abr 2008, 23:00
Ubicación: Santiago de Chile
Contactar:

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor matelunga » 25 Mar 2013, 22:10

Comiqueso:

Lo del tetón para el ajuste del azimut tiene su cuento.
Justo mañana desmonto mi CGEM del pie, aprovecho de tomar una fotos y te comento los detalles.

Un Saludo
Pablo

JE
Mensajes: 412
Registrado: 08 May 2005, 23:00
Ubicación: Zaragoza
Contactar:

Re: El tercer tema más recurrente: Columna para montura. ¿?

Mensajepor JE » 25 Mar 2013, 22:14

Hola.
La mejor solución es la del tornero. Ahora bien, si puede trabajar un poco la madera (taladro, y nada más) siempre puedes usar el propio cabezal de la montura. Yo me hice un prototipo temporal..... y lleva varios años así.

http://www.pbase.com/ezpecas/image/128934018

Saludos
